AG/OG elektrik dağıtım hattında havai veya yeraltı çözümü tek başına maliyete göre belirlenmez. Güzergâh, yerleşim yoğunluğu, çevresel etkiler, bakım erişimi, güvenlik gereksinimleri ve bağlantı altyapısı birlikte değerlendirilmelidir. Havai hatlar erişilebilirliğin önemli olduğu güzergâhlarda, yeraltı hatları ise alan ve çevresel kısıtların yoğun olduğu bölgelerde öne çıkabilir.
AG/OG Elektrik Dağıtım Hattı Nedir?
Elektrik dağıtım hatları, enerjinin trafo ve dağıtım noktalarından tüketim tesislerine ulaştırılmasını sağlayan elektrik şebekesinin parçalarıdır. Projenin gereksinimine göre sistem alçak gerilim veya orta gerilim seviyesinde oluşturulabilir.
Dağıtım hattının yapısı; taşınacak güç, mesafe, bağlantı noktaları, güzergâhın fiziksel özellikleri ve tesisin kullanım amacına göre değişir.
Hat iki temel uygulama biçimiyle oluşturulabilir:
- direkler ve iletkenler üzerinden ilerleyen havai dağıtım hattı,
- uygun kablo ve bağlantı sistemleriyle toprak altında ilerleyen yeraltı dağıtım hattı.
Bu iki yöntem aynı amaca hizmet etse de proje, uygulama ve işletme koşulları birbirinden farklıdır.
Dağıtım Hattı ile İletim Hattı Aynı Şey midir?
Dağıtım ve iletim hatları elektrik enerjisini taşıdığı için günlük kullanımda birbirine karıştırılabilir. Ancak şebeke içerisindeki görevleri ve teknik kapsamları aynı değildir.
Dağıtım hatları, elektriğin daha yerel ölçekte trafo ve dağıtım noktalarından tüketim tesislerine ulaştırılmasına hizmet eder. İletim hatları ise yüksek gerilim seviyesinde daha büyük güçlerin ana şebeke ve trafo merkezleri arasında taşınmasına yönelik altyapılardır.
Bu nedenle fabrika veya başka bir tesisin AG/OG bağlantısı için planlanan dağıtım hattı ile uzun mesafeli yüksek gerilim iletim hattı aynı mühendislik kapsamıyla değerlendirilmemelidir.
Yüksek gerilim hatlarına ilişkin detaylı bilgi için Enerji Nakil ve İletim Hatları sayfasını inceleyebilirsiniz.
Havai ve Yeraltı Elektrik Dağıtım Hatları Arasındaki Temel Farklar
Havai ve yeraltı çözümü arasında karar verirken yalnızca tesis maliyetine bakmak yeterli değildir. Güzergâhın kullanım şekli, çevredeki yapılar, bakım erişimi ve hattın işletme süreci de dikkate alınmalıdır.
| Kriter | Havai hat | Yeraltı hat |
|---|---|---|
| Fiziksel yapı | Direk ve havai iletken sistemi | Toprak altında enerji kablosu |
| Güzergâh görünürlüğü | Hat fiziksel olarak görünür | Altyapının büyük bölümü görünmez |
| Saha erişimi | Hat ve ekipmanlar çoğunlukla doğrudan görülebilir | Kablo güzergâhına erişim için saha müdahalesi gerekebilir |
| Çevresel maruziyet | Rüzgâr, buzlanma, bitki örtüsü ve dış etkilere daha açıktır | Dış atmosfer koşullarından daha korunaklıdır |
| İnşaat ihtiyacı | Direk, temel ve hat koridoru gerektirir | Kazı, kablo güzergâhı ve geçiş altyapısı gerektirir |
| Arıza incelemesi | Görsel kontrol bazı durumlarda daha kolaydır | Arızanın konumlandırılması özel ölçüm ve müdahale gerektirebilir |
| Kentsel uyum | Alan ve yaklaşma kısıtları belirleyici olabilir | Yoğun yerleşim ve görsel hassasiyet bulunan alanlarda avantaj sağlayabilir |
Bu tablo genel bir karşılaştırmadır. Belirli bir proje için seçim, saha verileri ve teknik gereksinimler üzerinden yapılmalıdır.
Havai Elektrik Dağıtım Hattı Hangi Durumlarda Tercih Edilebilir?
Havai enerji hattı kurulumu; açık araziler, kırsal alanlar, sanayi bölgeleri veya direkli güzergâhın teknik olarak uygulanabildiği projelerde değerlendirilebilir.
Bu sistemde iletkenler direk ve ilgili hat donanımları aracılığıyla taşınır. Hat güzergâhının görülebilir olması, saha kontrolü ve bazı bakım çalışmalarında erişim kolaylığı sağlayabilir.
Havai çözümün değerlendirilmesinde özellikle şu konular önemlidir:
- güzergâh boyunca yeterli fiziksel alanın bulunması,
- yol, yapı ve diğer altyapı geçişleri,
- güvenli yaklaşma mesafeleri,
- arazinin topoğrafyası,
- direk ve temel uygulama koşulları,
- rüzgâr, buzlanma ve benzeri çevresel etkiler,
- ileride gerçekleştirilecek bakım çalışmalarına erişim.
Havai hattın daha görünür ve erişilebilir olması her projede otomatik olarak en uygun çözüm olduğu anlamına gelmez. Yerleşim yoğunluğu ve güzergâh kısıtları arttıkça farklı çözümler gerekebilir.
Yeraltı Elektrik Dağıtım Hattı Hangi Durumlarda Öne Çıkar?
Yeraltı enerji hattı kurulumunda elektrik enerjisi uygun enerji kabloları ve bağlantı sistemleri üzerinden toprak altında taşınır.
Yoğun yapılaşma bulunan bölgelerde, havai hat için yeterli koridor oluşturulamayan güzergâhlarda veya görsel ve fiziksel alan kullanımının önemli olduğu projelerde yeraltı çözümü değerlendirilebilir.
Yeraltı hattının tasarımında yalnızca kablo seçimi yeterli değildir. Şu unsurlar da proje bütününün parçasıdır:
- kablo güzergâhı,
- kazı ve geçiş koşulları,
- yol veya diğer altyapılarla kesişimler,
- kablo koruma yöntemleri,
- ek ve sonlandırma noktaları,
- bağlantı yapısı,
- toprak ve saha koşulları,
- ileride oluşabilecek bakım ve müdahale ihtiyacı.
Yeraltı hatları hava koşullarından doğrudan etkilenmeye karşı daha korunaklı bir altyapı sağlayabilir. Buna karşılık bir arıza durumunda kablonun konumunun belirlenmesi ve arızalı bölgeye fiziksel erişim, havai hatta kıyasla farklı ekipman ve çalışma gerektirebilir.
Havai mi Yeraltı mı? Kararı Etkileyen 7 Kriter
Teknik açıdan doğru seçim, iki sistemin genel avantajlarını sıralamaktan çok projenin gerçek koşullarının değerlendirilmesine dayanır.
1. Güzergâh ve Yerleşim Koşulları
İlk değerlendirilmesi gereken konu hattın nereden geçeceğidir.
Açık ve erişilebilir bir güzergâh havai hat uygulamasını mümkün kılabilir. Yoğun yapılaşma, sınırlı alan, yol geçişleri veya mevcut altyapıların yoğun olduğu bölgelerde ise yeraltı çözümü daha uygun hale gelebilir.
Güzergâhın başlangıç ve bitiş noktalarının trafo merkezi ve tüketim tesisiyle ilişkisi de birlikte değerlendirilmelidir.
2. İlk Yatırım ve Yaşam Döngüsü
Havai ve yeraltı dağıtım hattının maliyet karşılaştırması yalnızca iletken veya kablo fiyatı üzerinden yapılamaz.
Toplam değerlendirmede;
- direk ve temel,
- kablo ve kanal,
- kazı,
- özel geçişler,
- bağlantı ekipmanları,
- işçilik,
- saha erişimi,
- bakım,
- olası arıza müdahaleleri
gibi kalemler birlikte ele alınmalıdır.
Bu nedenle “havai her zaman daha ucuzdur” veya “yeraltı her zaman daha avantajlıdır” şeklindeki genellemeler proje kararı için yeterli değildir.
3. Çevresel Etkiler
Havai hatlar atmosfer koşullarıyla doğrudan temas halindedir. Rüzgâr, buzlanma, ağaç ve bitki örtüsü gibi etkenler güzergâh planlamasında dikkate alınır.
Yeraltı kabloları bu tür dış hava koşullarından daha korunaklıdır. Ancak toprak yapısı, su, ısı koşulları ve diğer yeraltı altyapıları bu kez farklı teknik gereksinimler oluşturur.
4. Arıza Tespiti ve Bakım Erişimi
Havai hatta direk, izolatör, iletken ve bağlantı noktalarının önemli bölümü görülebilir olduğundan saha incelemesi bazı arıza türlerinde daha doğrudan gerçekleştirilebilir.
Yeraltı kablolarında ise arızanın yeri her zaman yüzeyden görülemez. Arıza konumunun tespit edilmesi ve ilgili bölgeye erişim için farklı ölçüm ve saha çalışmaları gerekebilir.
Bu nedenle karar aşamasında yalnızca kurulum değil, tesisin ileride nasıl işletileceği de hesaba katılmalıdır.
5. Güvenlik ve Yaklaşma Koşulları
Elektrik dağıtım hatlarında güvenlik, sistem tipinden bağımsız temel tasarım kriteridir.
Havai hatlarda direk konumları, iletkenlerin çevredeki yapılara ve diğer unsurlara olan mesafeleri ile hat güzergâhı önem taşır. Yeraltı hatlarında ise kablonun mekanik korunması, güzergâhın işaretlenmesi, diğer altyapılarla ilişkisi ve gelecekte yapılabilecek kazı çalışmalarının yönetimi öne çıkar.
Elektrik tesislerindeki uygulama, bakım ve müdahaleler gerekli mesleki yetkinliğe sahip kişiler tarafından yürütülmelidir.
6. Trafo ve Bağlantı Altyapısı
Dağıtım hattı bağımsız bir sistem olarak düşünülmemelidir. Hattın bir tarafında enerji kaynağı veya trafo merkezi, diğer tarafında ise beslenen tesis veya dağıtım noktası bulunur.
Bu nedenle hattın gerilim seviyesi, güç kapasitesi, bağlantı ekipmanları ve koruma düzeni trafo ve tesis altyapısıyla birlikte değerlendirilir.
Trafo altyapısı hakkında ayrıntılı bilgi için Trafo Merkezleri sayfasını inceleyebilirsiniz.
7. Gelecekteki Kapasite İhtiyacı
Bugünkü güç ihtiyacı, tesisin birkaç yıl sonraki elektrik talebiyle aynı olmayabilir.
Yeni üretim hatları, tesis genişlemesi, yeni trafo veya ek tüketiciler planlanıyorsa dağıtım altyapısının gelecekteki ihtiyaçlarla birlikte değerlendirilmesi yararlı olur.
Buradaki amaç gereğinden büyük bir sistem kurmak değil; olası kapasite değişikliklerinin mevcut güzergâh ve altyapı üzerindeki etkisini proje aşamasında görmektir.
AG/OG Dağıtım Hattı Kurulumu Nasıl Planlanır?
Elektrik dağıtım hattı kurulumu, sahada kablo çekmeye veya direk dikmeye başlamadan önce teknik verilerin değerlendirilmesiyle başlar.
Genel proje akışı şu şekilde özetlenebilir:
- İhtiyaç belirleme: Beslenecek tesis, güç ihtiyacı ve bağlantı yapısı değerlendirilir.
- Saha ve güzergâh incelemesi: Başlangıç-bitiş noktaları ile olası hat güzergâhı belirlenir.
- Havai/yeraltı alternatiflerinin değerlendirilmesi: Saha, çevre, işletme ve bağlantı koşulları karşılaştırılır.
- Projelendirme: Gerilim seviyesi, hat yapısı, koruma ve bağlantı altyapısı teknik olarak planlanır.
- Saha uygulaması: Onaylı proje ve ilgili teknik gerekliliklere göre uygulama gerçekleştirilir.
- Kontrol ve devreye alma: Tesisin proje kriterlerine uygunluğu kontrol edilerek gerekli devreye alma süreçleri yürütülür.
Uygulanacak gerçek adımlar; projenin gerilim seviyesine, bulunduğu bölgeye, bağlantı kuruluşuna ve yürürlükteki teknik gerekliliklere göre değişebilir.
Havai ve Yeraltı Hatlar Aynı Projede Kullanılabilir mi?
Bir dağıtım hattının baştan sona yalnızca havai veya yalnızca yeraltı olması zorunlu değildir.

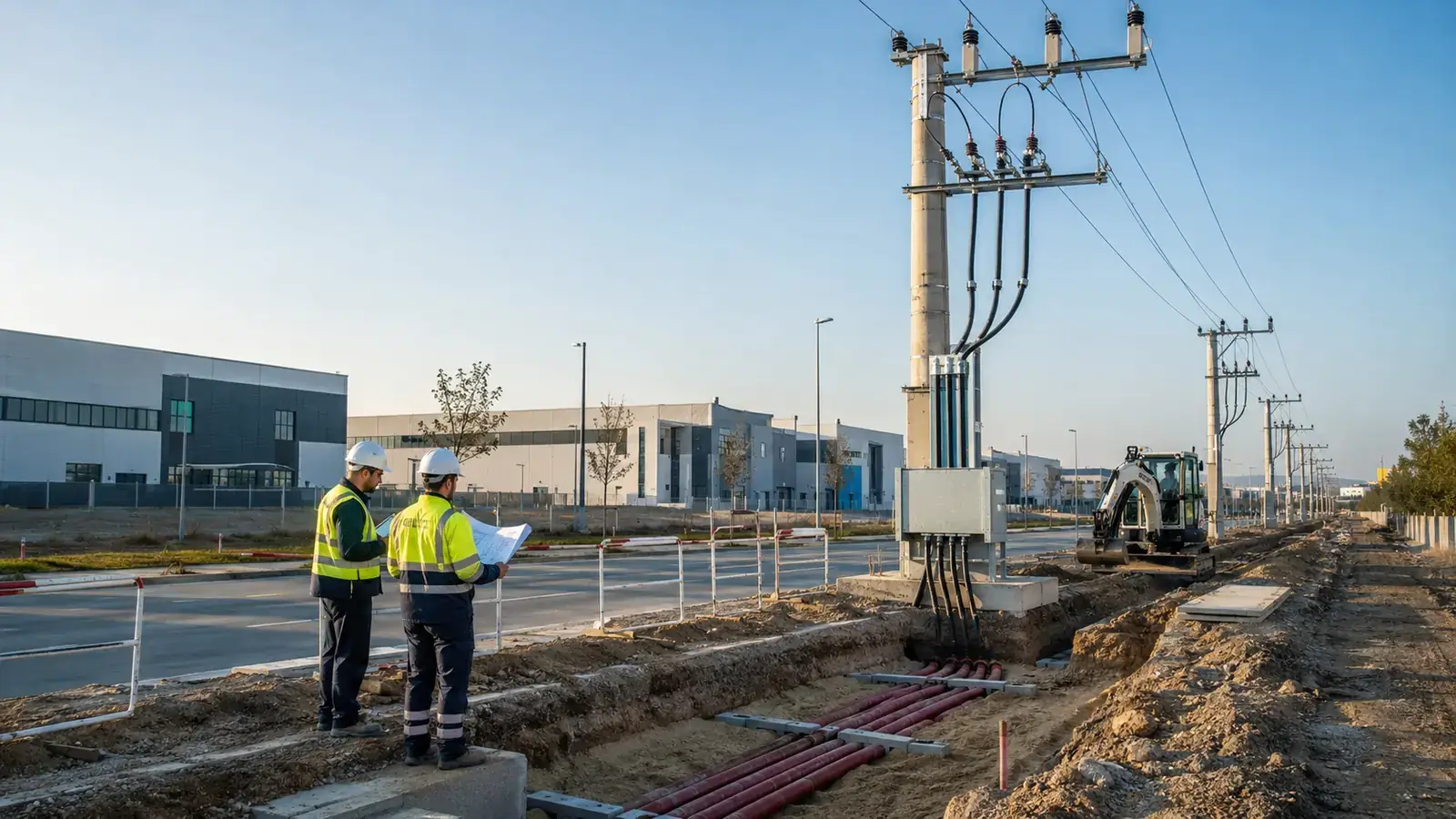

Örneğin açık arazide havai ilerleyen bir güzergâh, yoğun yapılaşma, yol geçişi veya tesis girişine yaklaşıldığında yeraltı kablo sistemine geçebilir. Bunun tersi yönde hibrit çözümler de proje koşullarına göre değerlendirilebilir.
Önemli olan geçiş noktalarının, koruma sisteminin, bağlantı ekipmanlarının ve bütün hattın elektriksel yapısının tek bir proje olarak ele alınmasıdır.
