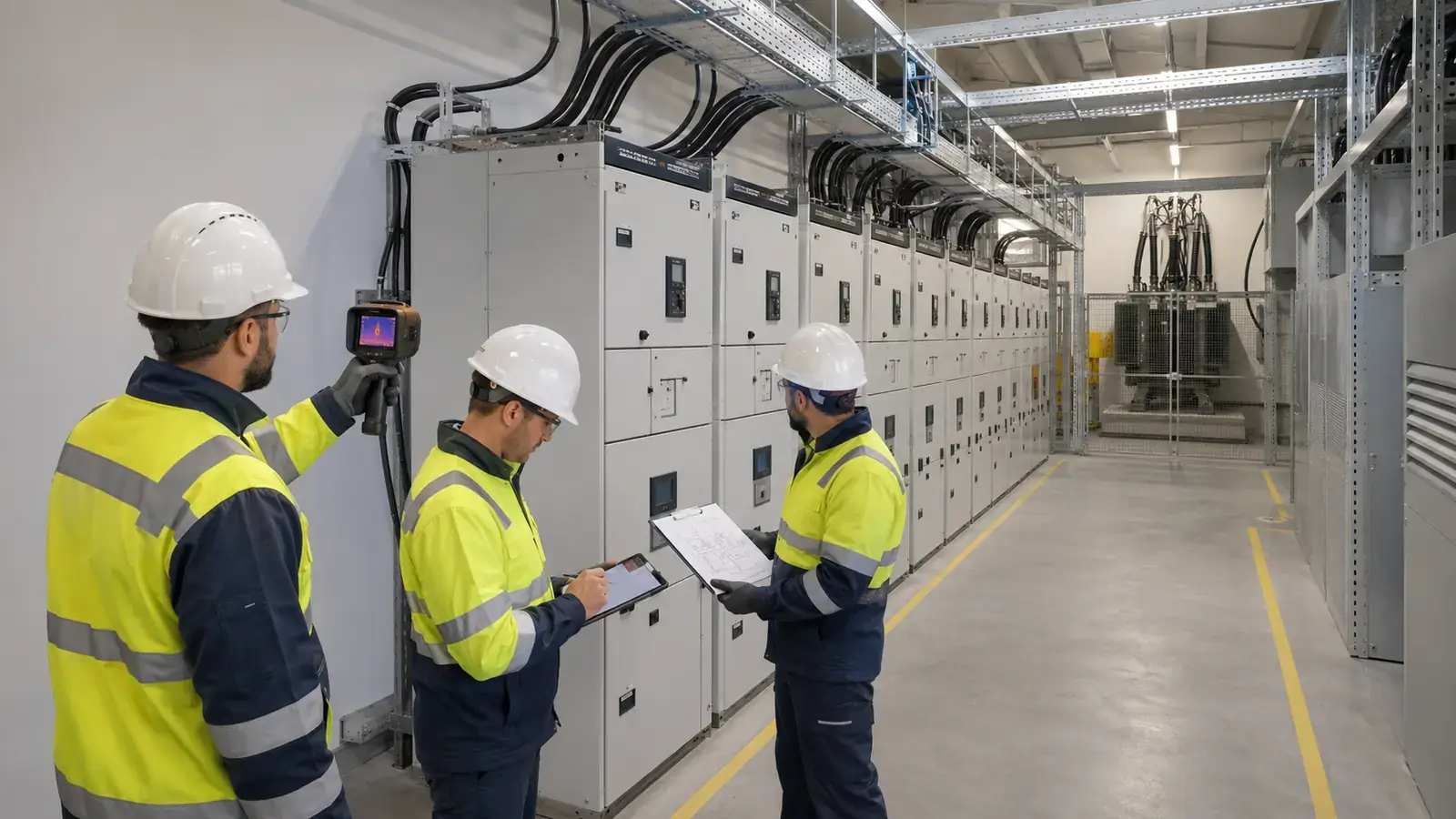

Tesis durum değerlendirmesi; ekipmanların görünür teknik durumu, bağlantılar, pano ve şalt düzeni, koruma sistemleri, saha koşulları ile tek hat şeması, önceki kontrol kayıtları ve bakım geçmişinin birlikte incelenmesiyle yapılır. Tespitler kayıt altına alınır; gerektiğinde ayrıca test, bakım veya teknik müdahale planlanır.
Tesis Durum Değerlendirmesi Nedir?
Elektrik tesisinde durum değerlendirmesinin amacı yalnızca çalışmayan bir ekipmanı bulmak değildir.
Tesisin mevcut yapısının, görünür teknik durumunun ve işletme kayıtlarının birlikte incelenmesiyle güncel bir teknik görünüm oluşturulur. Böylece takip gerektiren noktalar, dokümantasyon eksiklikleri veya ayrıca değerlendirilmesi gereken ekipmanlar daha sistematik biçimde belirlenebilir.
Durum değerlendirmesi üç temel bilgi kaynağını bir araya getirir:
- Sahadaki teknik gözlemler
- Mevcut proje ve işletme dokümanları
- Geçmiş kontrol, bakım ve müdahale kayıtları
Bu üç kaynağın birlikte incelenmesi önemlidir. Yalnızca sahaya bakmak geçmişte yaşanan sorunları göstermeyebilir; yalnızca eski dokümanları incelemek ise tesisin bugün sahada nasıl durumda olduğunu açıklamayabilir.
Saha İncelemesinde Hangi Teknik Unsurlar Gözlemlenir?
Saha gözleminin kapsamı tesisin gerilim seviyesi, ekipman yapısı ve işletme koşullarına göre değişir.
Genel değerlendirmede amaç, görünür durum ile mevcut teknik düzen arasında dikkat gerektiren noktaları belirlemektir.
Trafo ve Şalt Ekipmanları
Tesisin yapısına göre trafo, hücreler ve diğer şalt ekipmanlarının genel fiziksel durumu gözlemlenir.
Bu aşamada örneğin;
- ekipmanın genel fiziksel görünümü,
- yerleşim düzeni,
- görünür bağlantılar,
- ekipman çevresindeki çalışma alanı,
- erişim koşulları,
- etiketleme ve tanımlama düzeni,
- görünür deformasyon veya olağan dışı durumlar
kayıt altına alınabilir.
Görsel inceleme, ekipmanın bütün elektriksel özelliklerinin uygun olduğunu kanıtlamaz. Ölçüm veya test gerektiren konular ayrıca belirlenmelidir.
Kablo, Bağlantı ve Pano Düzeni
Kablolar ve bağlantılar, elektrik tesisindeki ekipmanlar arasındaki fiziksel ve elektriksel bütünlüğün önemli parçalarıdır.
Durum değerlendirmesinde;
- görünür kablo güzergâhları,
- kablo giriş ve çıkışları,
- pano içi genel düzen,
- bağlantı noktalarının görünür durumu,
- etiketleme,
- kullanılmayan veya sonradan eklenmiş hatlar,
- fiziksel koruma ve erişim koşulları
incelenebilir.
Buradaki amaç yalnızca “düzenli” veya “düzensiz” şeklinde görsel değerlendirme yapmak değildir. Sahadaki mevcut yapının proje ve işletme kayıtlarıyla uyumlu olup olmadığı da önemlidir.
Koruma, Kumanda ve Yardımcı Sistemler
Koruma ve kumanda sistemi, elektrik tesisinin işletme düzeniyle doğrudan ilişkilidir.
Durum değerlendirmesinde sistemin tesis içindeki konumu, ekipmanların tanımlanması, mevcut göstergeler ve ilgili dokümantasyon incelenebilir.
Koruma rölesi veya başka bir cihazın gerçek performansı ise yalnızca dış görünüşüne bakılarak değerlendirilemez. İşlevsel doğrulama gerekiyorsa ilgili test veya uzman incelemesi ayrıca planlanmalıdır.
Fiziksel Ortam ve Erişim Koşulları
Elektrik ekipmanının bulunduğu ortam da teknik değerlendirmenin parçasıdır.
Tesisin yapısına göre;
- ekipmanlara ulaşım,
- çalışma alanları,
- geçişlerin durumu,
- kapı ve erişim noktaları,
- ekipman çevresindeki fiziksel engeller,
- ortamda gözle görülebilen olağan dışı koşullar
kayıt altına alınabilir.
Tesisin işletilmesi sırasında ekipmanlara erişilebilmesi, yalnızca bakım açısından değil kontrollü işletme açısından da önemlidir.
Hangi Teknik Doküman ve Kayıtlar İncelenir?
Saha gözleminin anlamlı olabilmesi için mevcut dokümanlarla desteklenmesi gerekir.
Belge listesi her tesiste aynı değildir; ancak bazı kayıtlar mevcut elektrik sistemini anlamak açısından özellikle değerlidir.
Tek Hat Şeması ve Mevcut Proje Dokümanları
Tek hat şeması, tesisin elektriksel yapısını genel olarak gösteren temel dokümanlardan biridir.
Şema üzerinden;
- enerji giriş noktaları,
- trafo ve hücre ilişkileri,
- ana bağlantılar,
- tesisin elektriksel bölümleri
izlenebilir.
Durum değerlendirmesinde önemli olan yalnızca tek hat şemasının bulunması değildir. Dokümanın sahadaki mevcut yapıyı güncel olarak yansıtıp yansıtmadığı da kontrol edilmelidir.
Tesiste sonradan değişiklik yapılmış ancak dokümana işlenmemişse saha ile proje kayıtları arasında uyumsuzluk oluşabilir.
Kontrol ve İşletme Kayıtları
Önceki kontroller, tesisin yalnızca bugünkü durumunu değil zaman içerisindeki değişimini anlamaya yardımcı olur.
Kayıtlarda;
- daha önce tespit edilen sorunlar,
- tekrarlayan gözlemler,
- yapılması planlanan çalışmalar,
- gerçekleştirilen müdahaleler,
- açık kalan teknik konular
incelenebilir.
Böylece yeni kontrolde görülen bir durumun ilk kez mi ortaya çıktığı, yoksa daha önce de kaydedilmiş bir konu mu olduğu anlaşılabilir.
Bakım, Test ve Müdahale Geçmişi
Bakım ve test kayıtları, ekipman üzerinde daha önce hangi teknik çalışmaların gerçekleştirildiğini gösterir.
Varsa;
- bakım raporları,
- ölçüm veya test sonuçları,
- ekipman değişim kayıtları,
- arıza ve müdahale kayıtları,
- yenileme veya revizyon bilgileri
durum değerlendirmesinde yardımcı veri olarak kullanılabilir.
Ancak eski bir test sonucu ekipmanın bugün de aynı durumda olduğunu tek başına göstermez. Kayıtların tarihi ile güncel saha koşulları birlikte değerlendirilmelidir.
Saha ile Dokümanlar Neden Karşılaştırılmalıdır?
Elektrik tesisleri ilk kurulduğu haliyle kalmayabilir.
Zaman içerisinde;
- yeni bir ekipman eklenebilir,
- pano veya hat düzeni değişebilir,
- trafo kapasitesi yenilenebilir,
- bağlantı noktaları revize edilebilir,
- kullanılmayan devreler oluşabilir.
Bu değişikliklerin teknik dokümanlara yansıtılmaması, sahada görülen sistem ile kâğıt üzerindeki sistemin farklı hale gelmesine neden olabilir.
Bu nedenle durum değerlendirmesinde şu soru önemlidir:
“Mevcut teknik kayıtlar, bugün sahada bulunan elektrik tesisini gerçekten gösteriyor mu?”
Bir uyuşmazlık görülürse bu durum ayrı bir teknik kayıt olarak ele alınabilir ve gerekli doküman güncelleme ihtiyacı planlanabilir.
Teknik Eksiklikler Nasıl Kayıt Altına Alınır?
Durum değerlendirmesinin temel çıktılarından biri, tespitlerin izlenebilir biçimde kaydedilmesidir.
Her tespitin aynı önemde veya aynı müdahale türünde değerlendirilmesi doğru değildir.
| Tespit türü | Kayıt yaklaşımı | Sonraki olası adım |
|---|---|---|
| Görünür fiziksel düzensizlik | Saha gözlem kaydı | Ayrıntılı teknik değerlendirme |
| Saha-doküman uyuşmazlığı | Doküman revizyon notu | Proje/kayıt güncelleme |
| Takip gerektiren ekipman | Teknik eksiklik kaydı | Kontrol, test veya bakım planlama |
| Önceki kontrolde de görülen durum | Geçmiş kayıt karşılaştırması | Tekrarlama nedeninin değerlendirilmesi |
| Müdahale tamamlanan konu | Kapanış/takip kaydı | Sonucun doğrulanması |
İyi bir takip düzeninde yalnızca sorun yazılmaz. Mümkün olduğunda tespitin yeri, tarihi, ilgili ekipman, yapılması gereken sonraki çalışma ve tamamlanma durumu da kayıt sisteminde izlenebilir olmalıdır.
Her Gözlem Doğrudan Arıza Anlamına Gelir mi?
Hayır.
Saha kontrolünde görülen her farklılık arıza veya acil müdahale gerektiren durum anlamına gelmez.
Bir gözlem;
- doküman güncelleme ihtiyacı,
- daha ayrıntılı kontrol ihtiyacı,
- test gereksinimi,
- bakım ihtiyacı,
- ekipman takibi
gibi farklı sonuçlara yol açabilir.
Örneğin görünür bir kablo veya bağlantı düzensizliği kayda alınabilir; ancak ilgili devrenin elektriksel durumunun belirlenmesi için ayrıca ölçüm veya test gerekebilir.
Bu nedenle durum değerlendirmesi ile arıza teşhisi birbirine karıştırılmamalıdır.
Durum Değerlendirmesi Neden Periyodik Olarak Yenilenir?
Elektrik tesisinin teknik durumu zaman içerisinde değişebilir.
Yeni yüklerin eklenmesi, ekipmanların yaşlanması, yapılan müdahaleler veya tesisin kullanım biçiminin değişmesi önceki değerlendirmedeki koşulları geçersiz hale getirebilir.
Periyodik elektrik tesis kontrolü;
- önceki tespitlerin durumunu görmeyi,
- yeni değişiklikleri belirlemeyi,
- açık teknik konuları takip etmeyi,
- işletme kayıtlarının güncelliğini kontrol etmeyi
kolaylaştırır.
Kontrol sıklığının bütün tesisler için tek bir sabit periyotla belirlenmesi doğru değildir. Tesis tipi, gerilim seviyesi, işletme koşulları ve ilgili teknik gereklilikler birlikte değerlendirilmelidir.
Değerlendirme Sonrasında Hangi Adımlar Planlanabilir?
Tesis durum değerlendirmesi sonunda bütün tespitler aynı işleme dönüşmez.
Sonraki adımlar ihtiyaca göre;
- teknik kayıt veya proje güncellemesi,
- ilave saha kontrolü,
- ölçüm veya test,
- bakım,
- onarım,
- ekipman yenileme,
- işletme düzeninin gözden geçirilmesi
şeklinde farklılaşabilir.
İşletme hizmeti kapsamındaki durum değerlendirmesi ve teknik takip süreçleri hakkında daha ayrıntılı bilgi için İşletme Hizmetleri sayfasını inceleyebilirsiniz.
Yüksek gerilim tesislerinde işletme sorumluluğuna ilişkin ayrı içeriklere ise YG İşletme Sorumluluğu bölümünden ulaşabilirsiniz.
Tesisinizin mevcut işletme koşullarının değerlendirilmesi için teklif talebinizi iletebilirsiniz.
Sık Sorulan Sorular
Tesis durum değerlendirmesi ölçüm ve testlerin yerine geçer mi?
Hayır. Görsel inceleme, doküman kontrolü ve geçmiş kayıtların değerlendirilmesi tesisin mevcut durumu hakkında önemli bilgiler sağlar; ancak elektriksel bir değerin veya ekipmanın performansının doğrulanması gerekiyorsa ilgili ölçüm veya test ayrıca gerçekleştirilmelidir.
Eski tek hat şemasıyla tesis kontrolü yapılabilir mi?
Eski şema mevcut sistemi anlamak için başlangıç bilgisi sağlayabilir; ancak sahadaki güncel yapıyı doğru göstermiyorsa tek başına yeterli değildir. Durum değerlendirmesinde saha ile doküman karşılaştırılmalı, tespit edilen değişiklikler kayıt altına alınmalı ve gerekli doküman güncellemeleri ayrıca planlanmalıdır.
