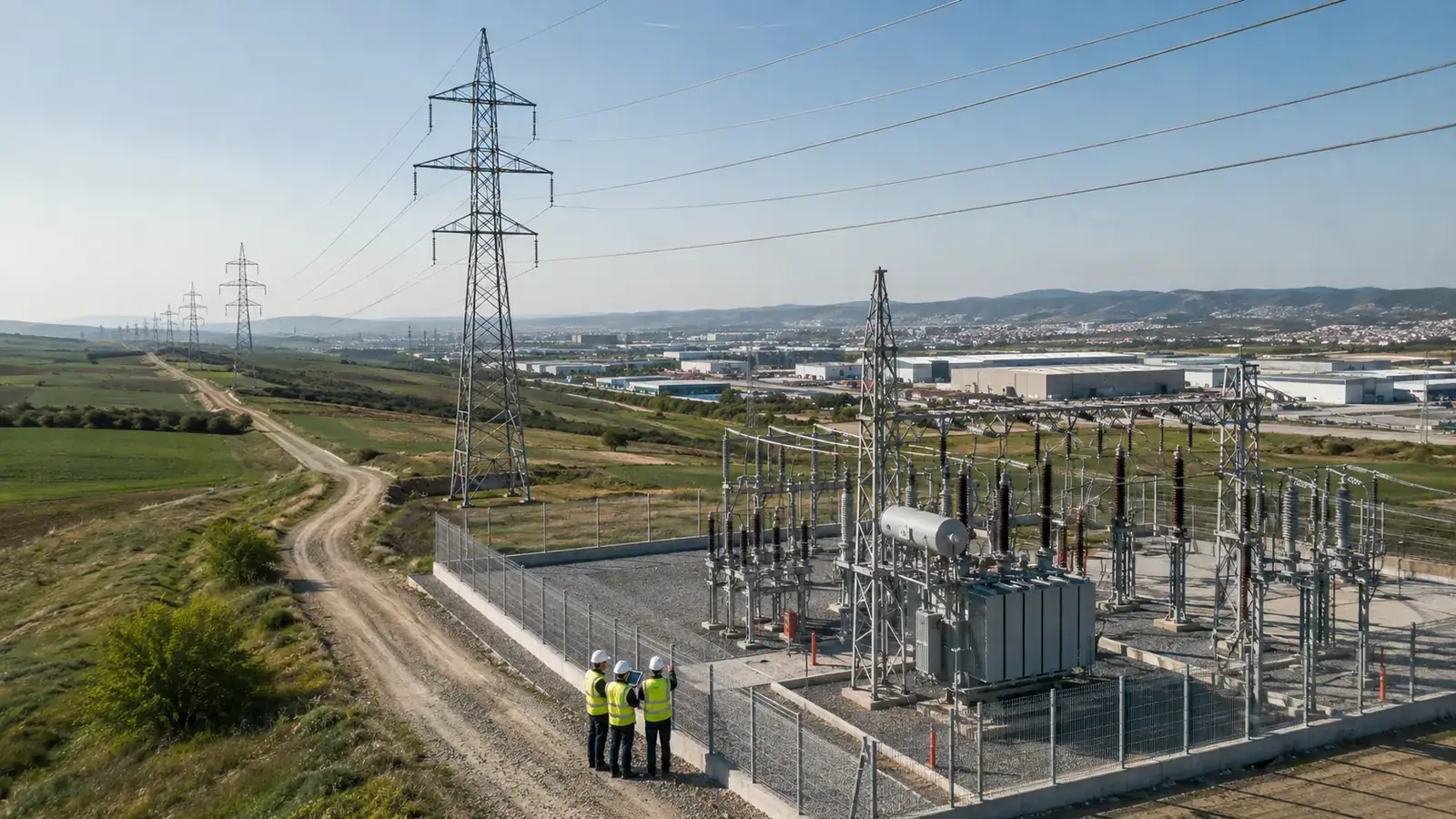

Enerji nakil hattı, elektrik enerjisinin üretim veya dönüşüm noktasından başka bir şebeke ya da bağlantı noktasına taşınmasını sağlayan elektrik altyapısıdır. Hattın iletim veya dağıtım sisteminin parçası olması; gerilim seviyesi, bağlantı noktaları ve şebekedeki işlevi birlikte değerlendirilerek belirlenir.
Enerji Nakil Hattı Ne İşe Yarar?
Elektrik enerjisinin üretildiği nokta ile kullanılacağı nokta çoğu zaman aynı yerde değildir. Bir güneş enerji santrali, hidroelektrik santral veya başka bir üretim tesisi; ürettiği elektriği uygun bağlantı altyapısı üzerinden şebekeye veya ilgili tesise aktarmak zorundadır.
Enerji nakil hattının temel işlevi bu iki nokta arasında elektriksel bağlantıyı oluşturmaktır.
Hattın yapısı projenin niteliğine göre değişebilir. Gerilim seviyesi, taşınacak güç, mesafe, arazi koşulları, trafo merkezleri ve bağlantı noktaları farklılaştıkça kullanılacak hat yapısı da değişir.
Bu nedenle “enerji nakil hattı” yalnızca direkler arasında bulunan iletkenlerden ibaret değildir. Üretim, dönüşüm, bağlantı ve şebeke altyapısının birbiriyle çalışmasını sağlayan daha geniş bir sistemin parçasıdır.
Elektrik Üretimden Tüketim Noktasına Nasıl Ulaşır?
Elektrik altyapısını anlamanın en kolay yollarından biri sistemi dört temel aşamada düşünmektir:
üretim → iletim → dönüşüm/bağlantı → dağıtım
Her enerji projesi aynı fiziksel yapıya sahip olmasa da bu zincir, enerji nakil hatlarının nerede konumlandığını anlamaya yardımcı olur.
Üretim Tesisi
Elektrik enerjisi öncelikle bir üretim tesisinde elde edilir. Güneş enerji santrali, rüzgâr santrali, hidroelektrik santral veya farklı üretim kaynakları bu noktada yer alabilir.
Üretilen elektriğin şebekeye aktarılabilmesi için tesisin bağlantı yapısına uygun elektrik altyapısı gerekir.
Bazı projelerde üretim tesisi mevcut bağlantı noktasına yakın olabilir. Bazılarında ise elektriğin daha uzaktaki bir trafo merkezine veya şebeke bağlantı noktasına taşınması gerekir. Enerji nakil hattı ihtiyacı bu noktada ortaya çıkabilir.
İletim ve Ana Bağlantı Altyapısı
İletim sistemi, büyük miktardaki elektrik enerjisinin ana şebeke üzerinde taşınmasını sağlar.
Uzun mesafelerde büyük güçlerin taşınmasında yüksek gerilim kullanılması, aynı güç için akım seviyesinin azaltılmasına ve iletim kayıplarının yönetilmesine yardımcı olur.
Yüksek gerilim iletim hatları bu nedenle üretim tesisleri, büyük trafo merkezleri ve ana şebeke bağlantıları arasında enerji taşıyan kritik altyapılardır.
Trafo Merkezleri
Elektrik şebekesinde farklı bölümlerin aynı gerilim seviyesinde çalışması gerekmez. Trafo merkezleri, gerilimin sistemin ihtiyacına göre dönüştürülmesi ve enerjinin farklı hatlara yönlendirilmesi açısından önemli düğüm noktalarıdır.
Bir enerji hattı trafo merkezine ulaşabilir, buradan başka bir iletim hattına veya dağıtım sistemine devam edebilir.
Bu nedenle enerji nakil hattı ile trafo merkezi birbirinden bağımsız altyapılar olarak düşünülmemelidir.
Dağıtım Sistemi
Dağıtım sistemi, elektriğin ana şebekeden daha yerel kullanım ve tüketim noktalarına ulaştırıldığı bölümdür.
Sanayi tesisleri, ticari yapılar, yerleşim alanları ve diğer tüketim noktalarının enerji bağlantıları bu katmanda şekillenir.
Dağıtım hatları ile yüksek gerilim iletim hatlarının her ikisi de elektrik enerjisini taşır; ancak şebekedeki görevleri aynı değildir.
ENH ile EİH Aynı Şey midir?
ENH, “enerji nakil hattı”; EİH ise “enerji iletim hattı” ifadesinin kısaltmasıdır.
Günlük teknik kullanımda “enerji nakil hattı” daha geniş bir üst ifade gibi kullanılabilir. Bununla birlikte her enerji taşıma hattını resmî veya teknik açıdan enerji iletim hattı olarak değerlendirmek doğru değildir.
Bir hattın elektrik sistemindeki rolünü belirlerken şu sorular birlikte değerlendirilmelidir:
- Hat hangi gerilim seviyesinde çalışıyor?
- Enerji hangi noktadan hangi noktaya taşınıyor?
- Hat üretim tesisini mi bağlıyor?
- Trafo merkezleri arasında mı çalışıyor?
- Ana iletim sisteminin mi, bölgesel dağıtım altyapısının mı parçası?
- Hangi işletmeci veya bağlantı sistemine bağlı?
Bu nedenle terminolojide yalnızca “nakil” kelimesine değil, hattın şebekedeki gerçek fonksiyonuna bakmak daha doğru olur.
İletim Hattı ile Dağıtım Hattı Arasındaki Fark Nedir?
İletim ve dağıtım sistemleri aynı elektrik altyapısının farklı katmanlarını oluşturur.
| Özellik | İletim hattı | Dağıtım hattı |
|---|---|---|
| Temel görev | Elektriğin ana şebeke üzerinde taşınması | Elektriğin bölgesel ve yerel kullanım noktalarına ulaştırılması |
| Şebekedeki konum | Üretim ve ana trafo/bağlantı noktaları arasında | Trafo ve dağıtım noktalarından tüketim tarafına |
| Genel ölçek | Daha büyük güç ve daha uzun mesafeler | Bölgesel ve yerel bağlantılar |
| Gerilim yapısı | Yüksek gerilim odaklı | Orta ve alçak gerilim ağırlıklı |
| Proje yaklaşımı | İletim koridoru ve ana şebeke bağlantısı | Yerel dağıtım ve tüketici bağlantıları |
Bu ayrım, bir projenin teknik kapsamını doğru tanımlamak açısından önemlidir.
Yüksek gerilim odaklı proje ve saha uygulamaları hakkında daha ayrıntılı bilgi için Enerji Nakil ve İletim Hatları sayfasını inceleyebilirsiniz.
Enerji Nakil Hattının Temel Bileşenleri Nelerdir?
Enerji hattının bileşenleri hat tipine ve projeye göre değişir. Havai yüksek gerilim hattında genel olarak birden fazla fiziksel ve elektriksel unsur birlikte çalışır.
Direk veya kuleler, iletkenleri belirlenen yükseklik ve açıklıkta taşır.
İletkenler, elektrik enerjisinin hat boyunca aktarılmasını sağlar.
İzolatörler, enerjili iletken ile topraklanmış taşıyıcı yapı arasında gerekli elektriksel yalıtımı oluşturur.
Toprak teli ve koruma elemanları, projenin yapısına göre yıldırım ve elektriksel koruma sisteminin parçaları olabilir.
Temeller, direk veya kulelerin araziye güvenli biçimde aktarılmasını sağlayan yapısal elemanlardır.
Bağlantı ve hat donanımları ise iletkenlerin, izolatörlerin ve diğer bileşenlerin proje düzeninde birlikte çalışmasını sağlar.
Bu parçaların tipi ve özellikleri standart bir liste üzerinden değil; gerilim seviyesi, hat geometrisi, çevresel yükler ve proje kriterlerine göre belirlenir.
Havai ve Yeraltı Enerji Hatları Nasıl Ayrılır?
Elektrik enerjisi her zaman yalnızca havai hat üzerinden taşınmaz.
Havai sistemlerde iletkenler direk veya kuleler aracılığıyla yer üstünde taşınır. Bu yapı özellikle uzun güzergâhlarda enerji iletiminde yaygın bir çözümdür.
Yeraltı hatlarında ise elektrik enerjisi uygun güç kabloları ve bağlantı altyapısı üzerinden toprak altından taşınır.
Hangi sistemin kullanılacağı;
- gerilim seviyesi,
- güzergâh,
- mesafe,
- yapılaşma,
- geçiş koşulları,
- çevresel kısıtlar,
- bakım ve işletme gereksinimleri
gibi birçok değişkene bağlıdır.
Aynı projede güzergâhın farklı bölümlerinde havai ve yeraltı çözümlerinin birlikte değerlendirilmesi de mümkün olabilir. Seçim proje ve saha koşulları üzerinden yapılmalıdır.
ENH Kurulumu Genel Olarak Hangi Aşamalardan Oluşur?
ENH kurulumu, sahaya direk götürülmesi veya iletken çekilmesiyle başlamaz. Uygulamadan önce hattın teknik sınırlarının belirlenmesi gerekir.
Genel süreç şu şekilde özetlenebilir:
- Bağlantı ihtiyacının belirlenmesi: Enerjinin nereden alınacağı veya hangi noktaya taşınacağı netleştirilir.
- Saha ve güzergâh değerlendirmesi: Başlangıç-bitiş noktaları, arazi yapısı, geçişler ve güzergâh kısıtları incelenir.
- Projelendirme: Hat geometrisi, direk yerleşimleri, iletken sistemi, bağlantılar ve diğer teknik detaylar oluşturulur.
- Temel ve taşıyıcı yapı uygulamaları: Proje gerektiriyorsa direk veya kule altyapısı hazırlanır.
- İletken ve hat donanımlarının montajı: İletkenler, izolatörler ve ilgili donanımlar proje düzenine göre uygulanır.
- Bağlantı ve kontroller: Hat bağlantıları ile gerekli teknik kontroller gerçekleştirilir.
- Test ve devreye alma: Projeye özgü kontroller ve gerekli süreçler tamamlandıktan sonra hat işletmeye hazırlanır.
Gerçek uygulama detayları; gerilim seviyesi, hattın işlevi, güzergâh ve ilgili teknik gerekliliklere göre değişir.
GES ve Diğer Üretim Tesislerinde Enerji Nakil Hattının Rolü
Bir güneş enerji santralinin kurulmuş olması, üretilen elektriğin otomatik olarak şebekeye ulaştığı anlamına gelmez.
Üretim tesisi ile bağlantı noktası arasında mesafe bulunuyorsa enerji aktarım altyapısı gerekebilir. Projenin yapısına bağlı olarak bu altyapıda trafo, enerji hattı, şalt ve bağlantı ekipmanları birlikte değerlendirilebilir.
Örneğin bir arazi tipi GES’in üretim alanı, enerjinin bağlanacağı noktadan uzakta olabilir. Böyle bir durumda santral ile bağlantı altyapısı arasında enerji nakil hattı ihtiyacı doğabilir.
Bu ilişki, GES tasarımında yalnızca panel ve invertörlere odaklanmanın neden yeterli olmadığını gösterir. Üretim sistemi ile şebeke bağlantısının aynı proje bütünlüğü içinde değerlendirilmesi gerekir.
Serveran Enerji’nin farklı GES, enerji hattı ve yüksek gerilim uygulamalarını Projeler bölümünde inceleyebilirsiniz.
Enerji Nakil Hattı Neden Enerji Altyapısının Kritik Bir Parçasıdır?
Elektrik enerjisinin üretilebilmesi tek başına yeterli değildir. Enerjinin gerekli bağlantı ve şebeke noktalarına güvenli şekilde ulaştırılması da gerekir.
Enerji nakil hatları bu nedenle üretim tesisleri, trafo merkezleri ve elektrik şebekesi arasında fiziksel bağlantı oluşturur.
İyi planlanmış bir hat altyapısı;
- üretim noktasının şebekeye bağlanmasını,
- elektriğin gerekli noktalar arasında taşınmasını,
- trafo merkezleri ve diğer tesislerle elektriksel bütünlüğün kurulmasını,
- enerji sisteminin farklı bölümlerinin birlikte çalışmasını
sağlayan temel unsurlardan biridir.
Ancak bir hattın tasarımı ve kurulumu yalnızca taşıması gereken elektrik miktarıyla belirlenmez. Güzergâh, gerilim, çevresel koşullar, bağlantı yapısı, güvenlik ve işletme gereksinimleri de mühendislik sürecinin parçasıdır.
Enerji nakil veya iletim hattı projenizin teknik ve saha kapsamını değerlendirmek için teklif talebinizi iletebilirsiniz.
Sık Sorulan Sorular
Her enerji üretim tesisinin ayrı bir enerji nakil hattına ihtiyacı var mıdır?
Hayır. İhtiyaç, üretim tesisinin bağlantı noktasına, mevcut elektrik altyapısına, mesafeye ve proje koşullarına bağlıdır. Bazı tesisler mevcut bağlantı altyapısını kullanabilirken bazı projelerde yeni bir hat veya ek bağlantı altyapısı gerekebilir.
Enerji nakil hattı yalnızca havai olarak mı kurulur?
Hayır. Projenin gerilim seviyesi, güzergâhı, mesafesi ve fiziksel kısıtlarına göre havai veya yeraltı çözümleri değerlendirilebilir. Bazı projelerde güzergâhın farklı bölümlerinde iki yöntem birlikte de kullanılabilir.
