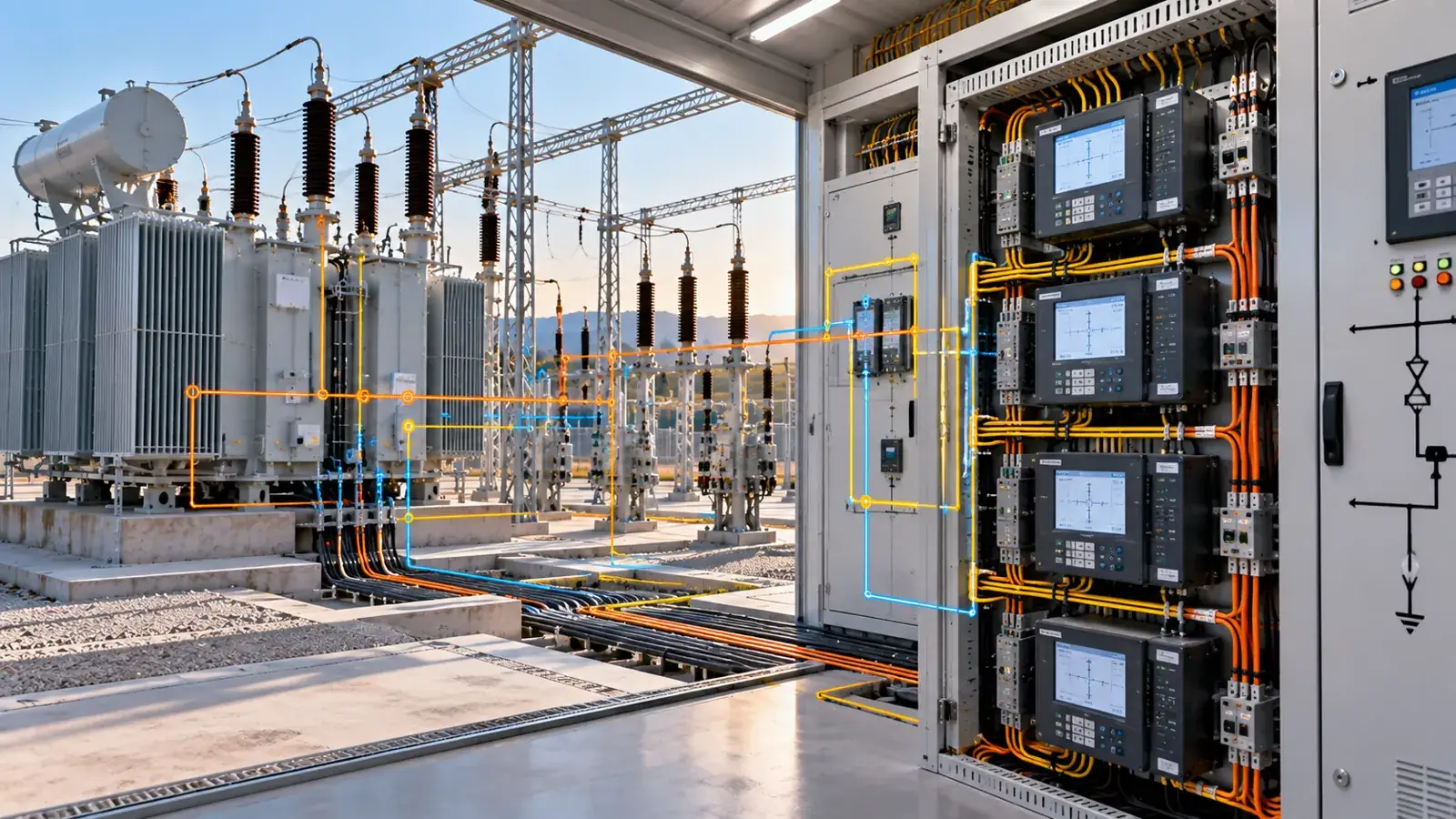

Koruma rölesinin trafo merkezindeki konumu yalnızca panoda nereye monte edildiğiyle belirlenmez. Önce rölenin hangi ekipmanı veya fideri koruyacağı, hangi ölçü bilgilerini kullanacağı ve hangi kesici ya da kumanda devresine komut vereceği belirlenir. Fiziksel pano yerleşimi, sekonder kablolama ve test erişimi bu koruma mimarisine göre planlanır.
Koruma Rölesinin Konumu Neye Göre Belirlenir?
Trafo merkezindeki koruma sistemi, birbirinden bağımsız rölelerin pano üzerine yerleştirilmesinden oluşmaz.
Başlangıç noktası korunacak elektriksel bölgenin ve ekipmanın tanımlanmasıdır. Transformatör, giriş-çıkış fiderleri, bara veya projedeki diğer elektriksel bölümler farklı koruma ihtiyaçları oluşturabilir.
Bu nedenle projelendirmede önce şu sorular cevaplanır:
-
Hangi ekipman veya elektriksel bölüm korunacak?
-
Hangi anormal çalışma durumlarının algılanması gerekiyor?
-
Röle hangi ölçü ve durum bilgilerini kullanacak?
-
Koruma çalıştığında hangi kesici veya kesiciler üzerinde işlem yapılacak?
-
Hangi alarm, ihbar veya durum bilgileri kontrol sistemine aktarılacak?
Bu ilişkiler belirlendikten sonra rölenin sekonder proje içindeki yeri ve fiziksel pano düzeni oluşturulabilir.
Röle Hangi Elektriksel Bilgileri Kullanır?
Koruma rölesinin karar verebilmesi için tesisin elektriksel durumuna ilişkin uygun girişlere ihtiyaç vardır.
Koruma fonksiyonuna ve proje mimarisine bağlı olarak bu bilgiler akım transformatörlerinden, gerilim transformatörlerinden veya ekipmanın kendi durum ve koruma kontaklarından alınabilir.
Buradaki kritik nokta, rölenin yalnızca bir ölçüm cihazı gibi düşünülmemesidir. Koruma sistemi ölçü bilgisini değerlendirir ve tanımlanan koşullar oluştuğunda ilgili kumanda veya açtırma zincirini harekete geçirir.
Bu nedenle tasarımda;
ölçü kaynağı → koruma rölesi → açtırma/kumanda devresi → kesici
ilişkisi bir bütün olarak değerlendirilmelidir.
Transformatörün kendi koruma ve durum elemanlarından gelen açma veya ihbar sinyalleri de proje kapsamına göre bu koruma-kontrol mimarisinin parçası olabilir.
Akım ve Gerilim Transformatörleriyle Bağlantı Nasıl Planlanır?
Akım ve gerilim transformatörleri, primer elektrik sistemindeki büyüklüklerin ölçü ve koruma devrelerinde kullanılabilmesini sağlar.
Ancak koruma rölesinin herhangi bir ölçü transformatörü sekonderine bağlanabileceği varsayılmamalıdır.
Ölçü transformatörünün kullanım amacı, sekonder sargı yapısı ve teknik özellikleri projedeki koruma ihtiyacıyla uyumlu olmalıdır. Aynı tesiste ölçü ve koruma amaçları için farklı sekonder devreler bulunabilir.
Bu nedenle röle bağlantısı belirlenirken yalnızca fiziksel yakınlığa değil;
-
koruma fonksiyonuna,
-
ilgili CT/VT devresine,
-
sekonder proje bağlantılarına,
-
ekipman teknik özelliklerine,
-
uygulanacak proje ve şartname gereksinimlerine
bakılmalıdır.
Bu yaklaşım, koruma rölesi seçimi ile ölçü transformatörü seçiminin birbirinden bağımsız yürütülmemesi gerektiğini de gösterir.
Röle ile Kesici Arasındaki Açtırma Zinciri Nasıl Kurulur?
Koruma sisteminin görevi arızayı veya anormal durumu algılamakla sona ermez. Gerekli durumda ilgili kesicinin açtırılması için kumanda zincirinin de doğru biçimde kurulması gerekir.
Bu nedenle tasarımda rölenin hangi kesiciye veya kesicilere açma komutu vereceği açıkça tanımlanmalıdır.
Basitleştirilmiş işlevsel zincir şu şekilde düşünülebilir:
Arıza/anormal durum → ölçü veya koruma sinyali → röle değerlendirmesi → açtırma devresi → kesici
Gerçek projede bu zincire yardımcı röleler, kilitlemeler, kesici durum bilgileri, alarm/ihbar devreleri veya başka kontrol fonksiyonları eklenebilir.
Hangi fonksiyonların kullanılacağı trafo merkezinin gerilim seviyesi, tek hat yapısı, ekipmanları ve uygulanacak koruma felsefesine göre belirlenmelidir.
Bu nedenle bütün trafo merkezleri için tek bir açtırma bağlantı şeması kullanılmaz.
Koruma Rölesinin Panodaki Fiziksel Yeri Nasıl Planlanır?
İşlevsel koruma mimarisi belirlendikten sonra fiziksel pano yerleşimine geçilir.
Rölenin panodaki yeri belirlenirken yalnızca boş alan bulunması yeterli değildir. Cihazın görüntülenmesi ve işletilmesi, bağlantıların düzenlenmesi, devrelerin izlenebilmesi ve test sırasında gerekli erişimin sağlanması da dikkate alınmalıdır.
Pano tasarımında proje özelinde;
-
rölenin ilişkilendirildiği fider veya ekipman,
-
kumanda ve sinyal elemanları,
-
klemens düzeni,
-
test bağlantıları,
-
sekonder kablo girişleri,
-
yardımcı besleme ve kumanda devreleri,
-
etiketleme ve devre tanımları
birlikte değerlendirilir.
Amaç yalnızca düzenli görünen bir pano oluşturmak değildir. Fiziksel yerleşimin sekonder şemalarla takip edilebilir ve saha uygulamasıyla doğrulanabilir olması gerekir.
Sekonder Kablolama Neden Röle Yerleşimiyle Birlikte Tasarlanır?
Koruma rölesi ile primer ekipman arasında doğrudan tek bir bağlantı bulunmaz. Ölçü, kumanda, durum ve açtırma bilgileri sekonder devreler üzerinden taşınır.
Bu nedenle rölenin fiziksel yerleşimi ile kontrol kablolarının güzergâhı birbirinden bağımsız tasarlanmamalıdır.
CT/VT devrelerinin, ekipman durum sinyallerinin, kesici kumanda bağlantılarının ve yardımcı devrelerin hangi klemenslerden ve hangi pano düzeni üzerinden ilerleyeceği sekonder projede tanımlanmalıdır.
Saha uygulamasında da kablo numaraları, klemensler, röle giriş-çıkışları ve kesici bağlantılarının proje ile eşleşmesi önemlidir.
Bu ilişki şu şekilde özetlenebilir:
| Tasarım alanı | Kontrol edilmesi gereken ilişki |
|---|---|
| Korunacak ekipman | Rölenin hangi bölge/fider için çalıştığı |
| CT/VT | Röleye gelen ölçü devrelerinin kaynağı |
| Ekipman sinyalleri | Alarm, ihbar ve koruma kontakları |
| Röle | Koruma fonksiyonları ve giriş/çıkış ilişkileri |
| Açtırma devresi | Röleden kesici kumandasına bağlantı |
| Kesici | Korumanın açtıracağı anahtarlama elemanı |
| Klemens/kablolama | Proje ile saha arasındaki sekonder bağlantılar |
| Kontrol sistemi | Gerekli durum, alarm ve kumanda bilgilerinin aktarımı |
Bu tablo, koruma rölesinin neden tek başına bir pano cihazı olarak değerlendirilemeyeceğini gösterir.
Proje ile Saha Uygulaması Nasıl Doğrulanır?
Koruma-kontrol projesinin hazırlanması tek başına yeterli değildir. Trafo merkezi kurulumu sırasında sahadaki bağlantıların proje ile uyumlu olduğunun da kontrol edilmesi gerekir.
Bu aşamada amaç yalnızca rölenin enerji alıp çalıştığını görmek değildir. Ölçü devrelerinden açtırma zincirine kadar ilgili bağlantıların doğru devre ve ekipmanlarla ilişkilendirildiği doğrulanmalıdır.
Proje kapsamına göre kontrol zinciri şu başlıkları içerebilir:
-
CT/VT sekonder bağlantılarının proje ile eşleşmesi,
-
röle giriş ve çıkış devrelerinin kontrolü,
-
ekipman alarm ve koruma kontaklarının doğrulanması,
-
açtırma ve kumanda devrelerinin kontrolü,
-
kesici durum bilgilerinin doğrulanması,
-
proje revizyonları ile son saha uygulamasının eşleştirilmesi,
-
gerekli test ve kabul kayıtlarının hazırlanması.
Böylece koruma sistemi yalnızca seçilmiş rölelerden değil; ölçü, karar, kumanda, açtırma ve geri bildirim zincirinin tamamından oluşan bir sistem olarak ele alınır.
Trafo merkezi projelendirmesinde koruma rölesinin doğru konumlandırılması da bu nedenle cihazın panodaki koordinatından önce koruma sistemindeki görevini doğru tanımlamakla başlar.
