Trafo Merkezinde Güç ve Kontrol Kablolarının Güzergâhı Nasıl Planlanır?
Trafo merkezinde güç ve kontrol kablolarının güzergâhı; ekipman yerleşimi, kabloların başlangıç ve bitiş noktaları, elektromanyetik etkileşim riski, mekanik koruma, erişilebilirlik ve sonlandırma gereksinimleri birlikte değerlendirilerek planlanır. Güç ve kontrol devrelerinin uygun biçimde ayrılması, geçişlerin önceden çözülmesi ve pano girişlerinin projede tanımlanması, saha uygulamasının düzenli yürütülmesine yardımcı olur.
Kablo Güzergâhı Neden Ekipman Yerleşimiyle Birlikte Planlanmalı?
Trafo merkezi kablo güzergâhı, ekipman yerleşimi tamamlandıktan sonra sahada belirlenecek ikincil bir detay olarak değerlendirilmemelidir. Transformatör, şalt ekipmanları, panolar, koruma-kontrol sistemleri ve yardımcı sistemlerin konumu kabloların nereden geçeceğini doğrudan etkiler.
Bir kablonun başlangıç ve bitiş noktaları bilindiğinde yalnızca iki ekipman arasındaki en kısa yol değil; kablonun taşınacağı güzergâh, dönüşleri, geçişleri, diğer devrelerle ilişkisi ve ekipmana giriş biçimi de değerlendirilmelidir.
Kablo güzergâhının ekipman yerleşiminden bağımsız planlanması sahada gereksiz kesişmelere, sıkışık geçişlere veya uygulama sırasında güzergâh değişikliklerine neden olabilir. Bu nedenle yerleşim ve kablolama planlarının birbirini beslemesi gerekir.

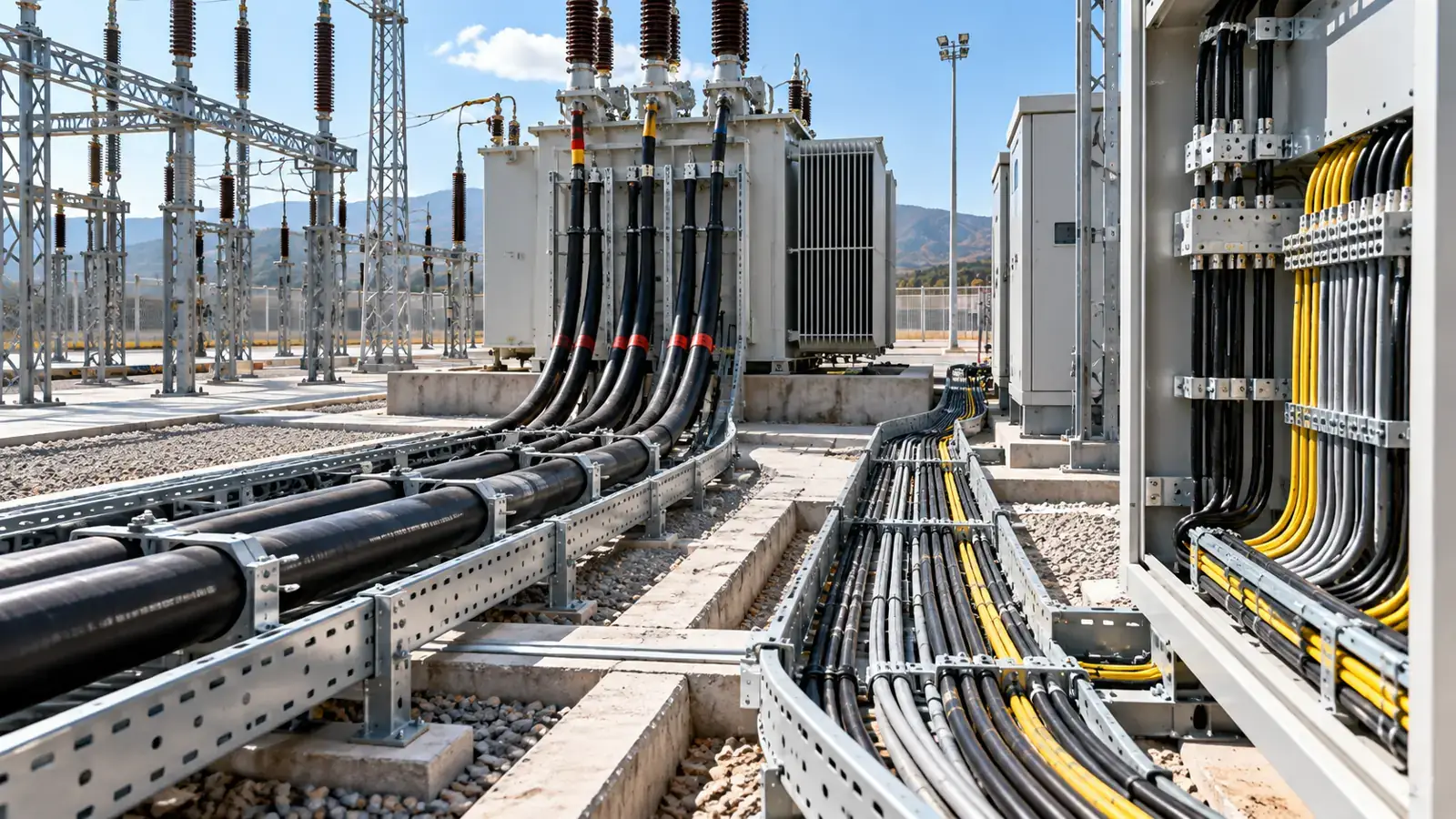

Güç ve Kontrol Kabloları Nasıl Ayrılmalı?
Güç kablosu ile kontrol kablosu aynı işlevi yerine getirmez. Güç kabloları elektrik enerjisinin taşınmasını sağlarken kontrol kabloları kumanda, durum, sinyal veya koruma-kontrol sistemleri arasındaki bağlantılarda kullanılabilir.
Bu farklılık güzergâh planına da yansıtılmalıdır. Güç ve kontrol devreleri için gerekli fiziksel ayrım; kullanılan kablo özellikleri, devrelerin elektriksel karakteristiği, ekranlama düzeni, taşıma sistemi ve projeye uygulanacak teknik kriterler dikkate alınarak belirlenmelidir.
Amaç yalnızca kabloları fiziksel olarak düzenlemek değildir. Kontrol ve sinyal devrelerinin güç devrelerinden kaynaklanabilecek elektromanyetik etkilerden korunması da planlamanın bir parçasıdır.
Bu nedenle projeye özgü teknik değerlendirme yapılmadan bütün trafo merkezleri için tek bir sabit ayırma mesafesi kullanılması doğru bir yaklaşım değildir.
Kablo Geçişlerinde Hangi Fiziksel Koşullar Dikkate Alınmalı?
Kablo güzergâhı planlanırken kanal, tava veya projede belirlenen diğer taşıma çözümlerinin yalnızca mevcut kabloları barındırması yeterli değildir. Fiziksel düzen, kabloların uygulanabilir biçimde döşenmesine ve ekipmanlara yönlendirilmesine de uygun olmalıdır.
Planlamada özellikle güzergâh kapasitesi, kablo dönüşleri, ekipman girişleri, geçiş noktaları, mekanik korunma ihtiyacı ve erişilebilirlik birlikte değerlendirilmelidir.
Kablo güzergâhının başka tesisatlarla kesiştiği veya yön değiştirdiği bölgeler de proje aşamasında çözülmelidir. Sahada anlık kararlarla oluşturulan geçişler, projedeki düzenin bozulmasına ve sonlandırma noktalarında gereksiz yoğunluğa neden olabilir.
Ayrıca mevcut kapasitenin tamamını kontrolsüz biçimde doldurmak yerine, projenin gelecekteki genişleme gereksinimleri varsa bunların tasarım aşamasında değerlendirilmesi gerekir.
Kablo Sonlandırma Düzeni Nasıl Oluşturulmalı?
Trafo kablo sonlandırma düzeni, güzergâh planının ekipman üzerindeki son aşamasıdır. Kablonun doğru noktaya ulaşması kadar pano, hücre veya diğer ekipman üzerindeki bağlantısının projeye uygun ve izlenebilir olması da önemlidir.
Sonlandırma planında kablo giriş yönü, bağlantı noktası, terminal düzeni, kablonun mekanik olarak sabitlenmesi ve tanımlama sistemi birlikte ele alınmalıdır. Güç kablolarında kullanılacak bağlantı elemanları ve sonlandırma çözümleri kablo ve ekipman özellikleriyle uyumlu olmalıdır. Kontrol kablolarında ise damarların doğru terminallere yönlendirilmesi ve bağlantıların proje dokümanlarıyla eşleştirilebilmesi önem taşır.
Etiketleme de bu düzenin bir parçasıdır. Kablo ve bağlantı noktalarının projedeki tanımlarla eşleşmesi; saha kontrolü, devre doğrulaması ve devreye alma hazırlıkları sırasında bağlantıların takip edilmesini kolaylaştırır.
Sonlandırma için gerekli çalışma alanı da ekipman yerleşimi sırasında düşünülmelidir. Kablo ekipmana ulaştığı halde güvenli ve düzenli bağlantı yapılabilecek fiziksel alan bulunmaması, yerleşim ile kablolama tasarımının yeterince koordine edilmediğini gösterebilir.
Saha Uygulamasında Proje Düzeni Nasıl Korunmalı?
İyi hazırlanmış bir kablo planının sahada aynı mantıkla uygulanması gerekir. Kanal ve tava güzergâhları, ekipman konumları veya saha koşulları projedekinden farklılaştığında kablo uygulaması da etkilenebilir.
Bu nedenle uygulama sırasında ortaya çıkan değişiklikler yalnızca kablonun başka bir yoldan geçirilmesi şeklinde ele alınmamalıdır. Değişikliğin güç-kontrol ayrımına, kablo uzunluğuna, geçişlere, ekipman girişlerine ve sonlandırma düzenine etkisi birlikte değerlendirilmelidir.
Özellikle çok sayıda kontrol devresinin bulunduğu merkezlerde kablo numaraları, terminal referansları ve proje dokümanları arasındaki uyumun korunması önem taşır. Böylece fiziksel saha uygulaması ile elektrik projeleri arasında izlenebilirlik sağlanabilir.
Kablo Planı Uygulama Öncesinde Nasıl Kontrol Edilmeli?
Trafo merkezi kablolamasında yalnızca “kablo nereden geçecek?” sorusuna cevap vermek yeterli değildir. Güzergâh, ayrım ve sonlandırma kararlarının birlikte kontrol edilmesi gerekir.
| Kontrol konusu | Projede değerlendirilmesi gereken |
|---|---|
| Ekipman yerleşimi | Kabloların başlangıç ve bitiş noktaları |
| Güç-kontrol ayrımı | Devre özelliklerine uygun güzergâh ve fiziksel ayrım |
| Taşıma düzeni | Kanal, tava veya diğer geçişlerin kapasitesi ve erişilebilirliği |
| Kesişmeler | Diğer kablolar ve tesisatlarla geçiş düzeni |
| Ekipman girişleri | Kablo giriş yönü ve sonlandırma için gerekli alan |
| Sonlandırma | Kablo, bağlantı elemanı, terminal ve ekipman uyumu |
| Tanımlama | Kablo numaraları, terminal referansları ve proje dokümanlarının eşleşmesi |
| Saha değişiklikleri | Revizyonların güzergâh ve bağlantı düzenine etkisi |
Bu kontrol, kablo güzergâhının yalnızca çizim üzerinde tamamlanmasını değil, sahada uygulanabilir bir düzene dönüşmesini hedefler.
Trafo merkezinin enerji nakil hattı veya bir üretim tesisiyle bağlantılı olduğu projelerde kablolama düzeni, merkezin diğer elektrik altyapılarından bağımsız düşünülmemelidir. Bağlantı noktaları ve tesis arayüzleri projenin bütünü içinde değerlendirilmelidir.
